Beheben von Störungen

Oberfaden reißt

Maschine und Nadel neu einfädeln

Oberfaden einfädeln

Achtung: Hauptschalter auf ("O") stellen! Nähfuß-Stange hochstellen, Fadenhebel in höchste Position bringen.

SNMD33A1 Oberfaden einfaedeln 1

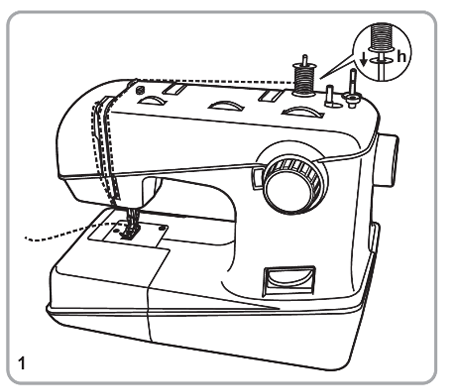

1. Filzkissen (h) auf den linken Garnrollenstift (15) setzen. Garnrolle (m) auf denselben Garnrollenstift (15) setzen.


SNMD33A1 Oberfaden einfaedeln 2 3

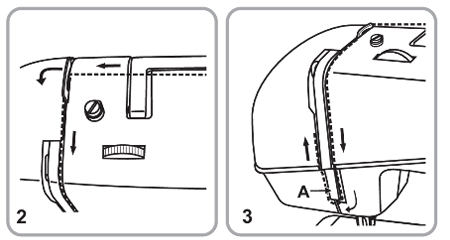

2. Oberfaden durch die Oberfadenführung (16) von rechts nach links, dann nach vorne in den rechten Schlitz legen und nach unten führen.

3. Nach links unter der Führungsnase (A) durch und dann wieder nach oben führen.


SNMD33A1 Oberfaden einfaedeln 4 5

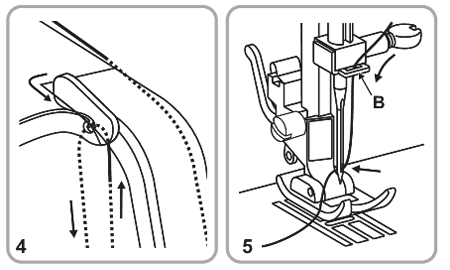

4. Faden von rechts nach links durch den Fadenhebel (1) und nach unten führen.

5. Faden zuerst hinter die grosse, metallene Fadenführung (B) und nachher durch die Nadelöse führen. Nadel stets von vorne einfädeln.


SNMD33A1 Oberfaden einfaedeln 6

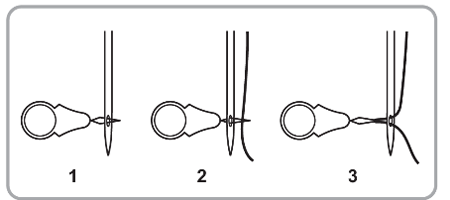

Fadeneinfädler

Als Einfädelhilfe können Sie den Fadeneinfädler (f) verwenden.
1. Fadeneinfädler von hinten nach vorne durch die Nadelöse stecken.
2. Den Oberfaden durch die Drahtschlaufe des Fadeneinfädlers führen.
3. Den Fadeneinfädler mit dem Faden durch die Nadelöse zurückziehen.

Spule einlegen

Achtung: Hauptschalter auf ("O") stellen! Nähfuß-Stange hochstellen, Fadenhebel in höchste Position bringen.

SNMD33A1 Spule einlegen 1

Beim Einsetzen und Herausnehmen der Spule (g) muss die Nadel immer in höchster Position sein.

1. Klappdeckel öffnen.

2. Ziehen Sie am Spulenkapselriegel (A) und entnehmen Sie die Spulenkapsel.


SNMD33A1 Spule einlegen 2

3. Spulenkapsel mit einer Hand halten.

4. Spule so einlegen (3), dass der Faden im Uhrzeigersinn aufgespult ist (Pfeil). (4)


SNMD33A1 Spule einlegen 3

5. Faden in den Schlitz und unter die Feder ziehen.

6. Spulenkapsel mit Zeigefinger und Daumen am Spulenkapselriegel (A) halten.

7. Spulenkapsel in die Greiferbahn einsetzen.



Unterfaden herausholen

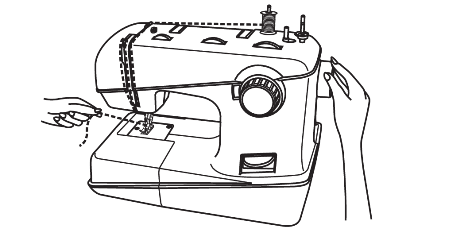

SNMD33A1 Unterfaden heraufholen 1 Ende des Oberfadens mit der Hand halten. Das Handrad (21) gegen den Uhrzeigersinn drehen, bis die Nadel wieder oben steht (eine volle Umdrehung).

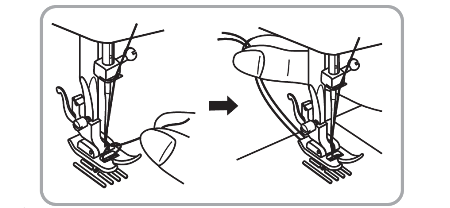

SNMD33A1 Unterfaden heraufholen 2 Am Oberfaden ziehen, damit der Unterfaden aus dem Stichloch gezogen wird. Beide Fäden unter dem Nähfuß nach hinten legen.
War diese Antwort Hilfreich?

Die obere Fadenspannung reduzieren (kleinere Zahl)

Fadenspannung
SNMD33A1 Fadenspannung 1

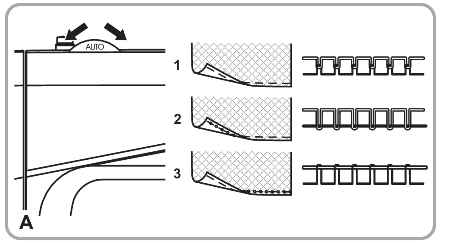

Oberfadenspannung (A)

Grundeinstellung der Oberfadenspannung: "AUTO".
Für eine stärkere Oberfadenspannung Skala auf die nächstgrößere Zahl drehen. Für eine leichtere Fadenspannung muss die nächst kleinere Zahl eingestellt werden.
1. Oberfadenspannung normal
2. Oberfadenspannung zu schwach
3. Oberfadenspannung zu stark


SNMD33A1 Fadenspannung 2

Unterfadenspannung B
Hinweis:
Die Unterfadenspannung wurde während der Produktion korrekt eingestellt, sodass keine Veränderung notwendig ist.

Um die Unterfadenspannung zu kontrollieren, wird die volle Spule in die Spulenkapsel gesteckt. Dann lässt man die Spulenkapsel samt Greifer am Fadenende hängen. Die Unterfadenspannung ist dann richtig, wenn sich die volle Spulenkapsel bei leichtem Schwingen ca. 5 bis 10cm nach unten abrollt, und dann ruhig hängen bleibt. Wenn sich die volle Spulenkapsel zu leicht abrollt, ist die Unterfadenspannung zu leicht; rollt sie sich nur schwer oder gar nicht ab, ist die Unterfadenspannung zu stark. Sie kann mit dem kleinen Schraubenzieher (l) entsprechend angepasst werden.

War diese Antwort Hilfreich?

Eine größere Nadel verwenden.

Gegenseitige Abstimmung von Nadel, Stoff und Faden
TABELLE ZUR WAHL VON NADEL, STOFF und FADEN
tabelle

Wichtig: Nadelgröße, Schwere des Stoffs und Dicke des Fadens müssen aufeinander abgestimmt werden.

Bitte beachten:

  • Im Allgemeinen werden zum Nähen leichter Stoffe dünnes Garn und dünne Nadeln genutzt, dickeres Garn zum Nähen schwerer Stoffe.
  • Prüfen Sie Garn- und Nadelgröße vor dem eigentlichen Nähen immer zuvor mit einem kleinen Stückchen Stoff.
  • Benutzen Sie dasselbe Garn für Nadel und Spule.
  • Nutzen Sie Trägermaterial für feine oder dehnbare Stoffe, wählen Sie den richtigen Nähfuß.
  • Die Oberfadenspannung muss beim Nähen mit feinen Stoffen wie Seide, Jersey u.s.w. auf 2-3 eingestellt werden.
War diese Antwort Hilfreich?

Nadel neu montieren (flache Seite nach hinten)

Einsetzen der Nadel

Achtung: Hauptschalter (20) auf "O" stellen!

SNMD33A1 Einsetzen der Nadel

Ersetzen Sie die Nadel regelmäßig, vor allem bei ersten Anzeichen von Nähschwierigkeiten.

Setzen Sie die Nadel wie abgebildet ein.
A. Nadelbefestigungsschraube lösen und nach dem Einsetzen der Nadel wieder festschrauben.
B. Flache Kolbenseite muss hinten sein. Einsetzen der Nadel bis zum Anschlag am Ende des Schaftes.
C/D. Nadel so tief wie möglich einsetzen.

Nur einwandfreie Nadeln benutzen.
Probleme können auftreten bei der Verwendung von:
- Krummen Nadeln
- Stumpfen Nadeln
- Beschädigten Spitzen

War diese Antwort Hilfreich?

Spule abnehmen und Faden abwickeln

Oberfaden einfädeln

Achtung:
Hauptschalter (20) auf "O" stellen! Nähfuß-Stange durch Anheben des Zweistufen-Nähfußhebels (18) hochstellen, Fadenhebel (1) durch Drehen des Handrads (21) im Gegenuhrzeigersinn in höchste Position bringen. Beim Einfädeln den Pfeilen und Zahlen auf der Nähmaschine folgen.

SNMD33A1 Oberfaden einfaedeln 1



1. Filzkissen (h) auf den linken Garnrollenstift (15) setzen. Garnrolle (m) auf denselben Garnrollenstift (15) setzen.


SNMD33A1 Oberfaden einfaedeln 2 3

2. Oberfaden durch die Oberfadenführung (16) von rechts nach links, dann nach vorne in den rechten Schlitz legen und nach unten führen.

3. Nach links unter der Führungsnase (A) durch und dann wieder nach oben führen.


SNMD33A1 Oberfaden einfaedeln 4 5

4. Faden von rechts nach links durch den Fadenhebel (1) und nach unten führen.

5. Faden zuerst hinter die grosse, metallene Fadenführung (B) und nachher durch die Nadelöse führen. Nadel stets von vorne einfädeln.


SNMD33A1 Oberfaden einfaedeln 6

Fadeneinfädler

Als Einfädelhilfe können Sie den Fadeneinfädler (f) verwenden.
1. Fadeneinfädler von hinten nach vorne durch die Nadelöse stecken.
2. Den Oberfaden durch die Drahtschlaufe des Fadeneinfädlers führen.
3. Den Fadeneinfädler mit dem Faden durch die Nadelöse zurückziehen.

War diese Antwort Hilfreich?

Nadel ersetzen

Einsetzen der Nadel

Achtung: Hauptschalter (20) auf "O" stellen!

SNMD33A1 Einsetzen der Nadel

Ersetzen Sie die Nadel regelmäßig, vor allem bei ersten Anzeichen von Nähschwierigkeiten.

Setzen Sie die Nadel wie abgebildet ein.
A. Nadelbefestigungsschraube lösen und nach dem Einsetzen der Nadel wieder festschrauben.
B. Flache Kolbenseite muss hinten sein. Einsetzen der Nadel bis zum Anschlag am Ende des Schaftes.
C/D. Nadel so tief wie möglich einsetzen.

Nur einwandfreie Nadeln benutzen.
Probleme können auftreten bei der Verwendung von:
- Krummen Nadeln
- Stumpfen Nadeln
- Beschädigten Spitzen

War diese Antwort Hilfreich?

Unterfaden reißt

Spule einlegen

Achtung: Hauptschalter auf ("O") stellen! Nähfuß-Stange hochstellen, Fadenhebel in höchste Position bringen.

SNMD33A1 Spule einlegen 1

Beim Einsetzen und Herausnehmen der Spule (g) muss die Nadel immer in höchster Position sein.

1. Klappdeckel öffnen.

2. Ziehen Sie am Spulenkapselriegel (A) und entnehmen Sie die Spulenkapsel.


SNMD33A1 Spule einlegen 2

3. Spulenkapsel mit einer Hand halten.

4. Spule so einlegen (3), dass der Faden im Uhrzeigersinn aufgespult ist (Pfeil). (4)


SNMD33A1 Spule einlegen 3

5. Faden in den Schlitz und unter die Feder ziehen.

6. Spulenkapsel mit Zeigefinger und Daumen am Spulenkapselriegel (A) halten.

7. Spulenkapsel in die Greiferbahn einsetzen.

War diese Antwort Hilfreich?
Spule einlegen

Achtung: Hauptschalter auf ("O") stellen! Nähfuß-Stange hochstellen, Fadenhebel in höchste Position bringen.

SNMD33A1 Spule einlegen 1

Beim Einsetzen und Herausnehmen der Spule (g) muss die Nadel immer in höchster Position sein.

1. Klappdeckel öffnen.

2. Ziehen Sie am Spulenkapselriegel (A) und entnehmen Sie die Spulenkapsel.


SNMD33A1 Spule einlegen 2

3. Spulenkapsel mit einer Hand halten.

4. Spule so einlegen (3), dass der Faden im Uhrzeigersinn aufgespult ist (Pfeil). (4)


SNMD33A1 Spule einlegen 3

5. Faden in den Schlitz und unter die Feder ziehen.

6. Spulenkapsel mit Zeigefinger und Daumen am Spulenkapselriegel (A) halten.

7. Spulenkapsel in die Greiferbahn einsetzen.

War diese Antwort Hilfreich?

Die obere Fadenspannung reduzieren (kleinere Zahl)

Fadenspannung
SNMD33A1 Fadenspannung 1

Oberfadenspannung (A)

Grundeinstellung der Oberfadenspannung: "AUTO".
Für eine stärkere Oberfadenspannung Skala auf die nächstgrößere Zahl drehen. Für eine leichtere Fadenspannung muss die nächst kleinere Zahl eingestellt werden.
1. Oberfadenspannung normal
2. Oberfadenspannung zu schwach
3. Oberfadenspannung zu stark


SNMD33A1 Fadenspannung 2

Unterfadenspannung B
Hinweis:
Die Unterfadenspannung wurde während der Produktion korrekt eingestellt, sodass keine Veränderung notwendig ist.

Um die Unterfadenspannung zu kontrollieren, wird die volle Spule in die Spulenkapsel gesteckt. Dann lässt man die Spulenkapsel samt Greifer am Fadenende hängen. Die Unterfadenspannung ist dann richtig, wenn sich die volle Spulenkapsel bei leichtem Schwingen ca. 5 bis 10cm nach unten abrollt, und dann ruhig hängen bleibt. Wenn sich die volle Spulenkapsel zu leicht abrollt, ist die Unterfadenspannung zu leicht; rollt sie sich nur schwer oder gar nicht ab, ist die Unterfadenspannung zu stark. Sie kann mit dem kleinen Schraubenzieher (l) entsprechend angepasst werden.

War diese Antwort Hilfreich?

Fehlstiche

Nadel neu montieren (flache Seite nach hinten)

Einsetzen der Nadel

Achtung: Hauptschalter (20) auf "O" stellen!

SNMD33A1 Einsetzen der Nadel

Ersetzen Sie die Nadel regelmäßig, vor allem bei ersten Anzeichen von Nähschwierigkeiten.

Setzen Sie die Nadel wie abgebildet ein.
A. Nadelbefestigungsschraube lösen und nach dem Einsetzen der Nadel wieder festschrauben.
B. Flache Kolbenseite muss hinten sein. Einsetzen der Nadel bis zum Anschlag am Ende des Schaftes.
C/D. Nadel so tief wie möglich einsetzen.

Nur einwandfreie Nadeln benutzen.
Probleme können auftreten bei der Verwendung von:
- Krummen Nadeln
- Stumpfen Nadeln
- Beschädigten Spitzen

War diese Antwort Hilfreich?

Nadel neu montieren (flache Seite nach hinten)

Einsetzen der Nadel

Achtung: Hauptschalter (20) auf "O" stellen!

SNMD33A1 Einsetzen der Nadel

Ersetzen Sie die Nadel regelmäßig, vor allem bei ersten Anzeichen von Nähschwierigkeiten.

Setzen Sie die Nadel wie abgebildet ein.
A. Nadelbefestigungsschraube lösen und nach dem Einsetzen der Nadel wieder festschrauben.
B. Flache Kolbenseite muss hinten sein. Einsetzen der Nadel bis zum Anschlag am Ende des Schaftes.
C/D. Nadel so tief wie möglich einsetzen.

Nur einwandfreie Nadeln benutzen.
Probleme können auftreten bei der Verwendung von:
- Krummen Nadeln
- Stumpfen Nadeln
- Beschädigten Spitzen

War diese Antwort Hilfreich?

Eine größere Nadel verwenden.

Gegenseitige Abstimmung von Nadel, Stoff und Faden
TABELLE ZUR WAHL VON NADEL, STOFF und FADEN
tabelle

Wichtig: Nadelgröße, Schwere des Stoffs und Dicke des Fadens müssen aufeinander abgestimmt werden.

Bitte beachten:

  • Im Allgemeinen werden zum Nähen leichter Stoffe dünnes Garn und dünne Nadeln genutzt, dickeres Garn zum Nähen schwerer Stoffe.
  • Prüfen Sie Garn- und Nadelgröße vor dem eigentlichen Nähen immer zuvor mit einem kleinen Stückchen Stoff.
  • Benutzen Sie dasselbe Garn für Nadel und Spule.
  • Nutzen Sie Trägermaterial für feine oder dehnbare Stoffe, wählen Sie den richtigen Nähfuß.
  • Die Oberfadenspannung muss beim Nähen mit feinen Stoffen wie Seide, Jersey u.s.w. auf 2-3 eingestellt werden.
War diese Antwort Hilfreich?

Achtung: Hauptschalter auf ("O") stellen!

Richtigen Fuß benutzen

Montieren des Nähfußhalters
SNMD33A1 Montieren des Naehfusshalters 1

1. Nähfußhalter montieren
Nähfuß-Stange (A) durch Anheben des Zweistufen-Nähfußhebels (18) hochstellen. Nähfußhalter (B) wie abgebildet montieren.

2. Nähfuß einsetzen
Nähfuß-Stange (A) wieder senken bis die Rille (C) direkt oberhalb des Stifts (D) ist. Nähfuß-Stange (A) ganz senken, Nähfuß (a) rastet ein.




SNMD33A1 Montieren des Naehfusshalters 2

3. Nähfuß abnehmen
Nähfuß hochstellen. Hebel (E) leicht nach vorne drücken und der Nähfuß ist frei.

4. Einsetzen der Kanten-/Quiltführung (p)
Wie die Abbildung zeigt, Kanten-/Quiltführung (p) sorgfältig einschieben, z.B. für Säume, Falten usw.

War diese Antwort Hilfreich?

Nadelbruch

Nadel ersetzen

Einsetzen der Nadel

Achtung: Hauptschalter (20) auf "O" stellen!

SNMD33A1 Einsetzen der Nadel

Ersetzen Sie die Nadel regelmäßig, vor allem bei ersten Anzeichen von Nähschwierigkeiten.

Setzen Sie die Nadel wie abgebildet ein.
A. Nadelbefestigungsschraube lösen und nach dem Einsetzen der Nadel wieder festschrauben.
B. Flache Kolbenseite muss hinten sein. Einsetzen der Nadel bis zum Anschlag am Ende des Schaftes.
C/D. Nadel so tief wie möglich einsetzen.

Nur einwandfreie Nadeln benutzen.
Probleme können auftreten bei der Verwendung von:
- Krummen Nadeln
- Stumpfen Nadeln
- Beschädigten Spitzen

War diese Antwort Hilfreich?

Nadel neu montieren (flache Seite nach hinten)

Einsetzen der Nadel

Achtung: Hauptschalter (20) auf "O" stellen!

SNMD33A1 Einsetzen der Nadel

Ersetzen Sie die Nadel regelmäßig, vor allem bei ersten Anzeichen von Nähschwierigkeiten.

Setzen Sie die Nadel wie abgebildet ein.
A. Nadelbefestigungsschraube lösen und nach dem Einsetzen der Nadel wieder festschrauben.
B. Flache Kolbenseite muss hinten sein. Einsetzen der Nadel bis zum Anschlag am Ende des Schaftes.
C/D. Nadel so tief wie möglich einsetzen.

Nur einwandfreie Nadeln benutzen.
Probleme können auftreten bei der Verwendung von:
- Krummen Nadeln
- Stumpfen Nadeln
- Beschädigten Spitzen

War diese Antwort Hilfreich?

Nadelgröße dem Stoff und Faden anpassen.

Gegenseitige Abstimmung von Nadel, Stoff und Faden
TABELLE ZUR WAHL VON NADEL, STOFF und FADEN
tabelle

Wichtig: Nadelgröße, Schwere des Stoffs und Dicke des Fadens müssen aufeinander abgestimmt werden.

Bitte beachten:

  • Im Allgemeinen werden zum Nähen leichter Stoffe dünnes Garn und dünne Nadeln genutzt, dickeres Garn zum Nähen schwerer Stoffe.
  • Prüfen Sie Garn- und Nadelgröße vor dem eigentlichen Nähen immer zuvor mit einem kleinen Stückchen Stoff.
  • Benutzen Sie dasselbe Garn für Nadel und Spule.
  • Nutzen Sie Trägermaterial für feine oder dehnbare Stoffe, wählen Sie den richtigen Nähfuß.
  • Die Oberfadenspannung muss beim Nähen mit feinen Stoffen wie Seide, Jersey u.s.w. auf 2-3 eingestellt werden.
War diese Antwort Hilfreich?

Achtung: Hauptschalter auf ("O") stellen!

Richtigen Fuß benutzen

Montieren des Nähfußhalters
SNMD33A1 Montieren des Naehfusshalters 1

1. Nähfußhalter montieren
Nähfuß-Stange (A) durch Anheben des Zweistufen-Nähfußhebels (18) hochstellen. Nähfußhalter (B) wie abgebildet montieren.

2. Nähfuß einsetzen
Nähfuß-Stange (A) wieder senken bis die Rille (C) direkt oberhalb des Stifts (D) ist. Nähfuß-Stange (A) ganz senken, Nähfuß (a) rastet ein.




SNMD33A1 Montieren des Naehfusshalters 2

3. Nähfuß abnehmen
Nähfuß hochstellen. Hebel (E) leicht nach vorne drücken und der Nähfuß ist frei.

4. Einsetzen der Kanten-/Quiltführung (p)
Wie die Abbildung zeigt, Kanten-/Quiltführung (p) sorgfältig einschieben, z.B. für Säume, Falten usw.

War diese Antwort Hilfreich?

Lose Stiche

Fadenspannung korrigieren

Fadenspannung
SNMD33A1 Fadenspannung 1

Oberfadenspannung (A)

Grundeinstellung der Oberfadenspannung: "AUTO".
Für eine stärkere Oberfadenspannung Skala auf die nächstgrößere Zahl drehen. Für eine leichtere Fadenspannung muss die nächst kleinere Zahl eingestellt werden.
1. Oberfadenspannung normal
2. Oberfadenspannung zu schwach
3. Oberfadenspannung zu stark


SNMD33A1 Fadenspannung 2

Unterfadenspannung B
Hinweis:
Die Unterfadenspannung wurde während der Produktion korrekt eingestellt, sodass keine Veränderung notwendig ist.

Um die Unterfadenspannung zu kontrollieren, wird die volle Spule in die Spulenkapsel gesteckt. Dann lässt man die Spulenkapsel samt Greifer am Fadenende hängen. Die Unterfadenspannung ist dann richtig, wenn sich die volle Spulenkapsel bei leichtem Schwingen ca. 5 bis 10cm nach unten abrollt, und dann ruhig hängen bleibt. Wenn sich die volle Spulenkapsel zu leicht abrollt, ist die Unterfadenspannung zu leicht; rollt sie sich nur schwer oder gar nicht ab, ist die Unterfadenspannung zu stark. Sie kann mit dem kleinen Schraubenzieher (l) entsprechend angepasst werden.

War diese Antwort Hilfreich?

Nadelgröße dem Stoff und Faden anpassen.

Gegenseitige Abstimmung von Nadel, Stoff und Faden
TABELLE ZUR WAHL VON NADEL, STOFF und FADEN
tabelle

Wichtig: Nadelgröße, Schwere des Stoffs und Dicke des Fadens müssen aufeinander abgestimmt werden.

Bitte beachten:

  • Im Allgemeinen werden zum Nähen leichter Stoffe dünnes Garn und dünne Nadeln genutzt, dickeres Garn zum Nähen schwerer Stoffe.
  • Prüfen Sie Garn- und Nadelgröße vor dem eigentlichen Nähen immer zuvor mit einem kleinen Stückchen Stoff.
  • Benutzen Sie dasselbe Garn für Nadel und Spule.
  • Nutzen Sie Trägermaterial für feine oder dehnbare Stoffe, wählen Sie den richtigen Nähfuß.
  • Die Oberfadenspannung muss beim Nähen mit feinen Stoffen wie Seide, Jersey u.s.w. auf 2-3 eingestellt werden.
War diese Antwort Hilfreich?

Spule neu einfädeln

Spule einlegen

Achtung: Hauptschalter auf ("O") stellen! Nähfuß-Stange hochstellen, Fadenhebel in höchste Position bringen.

SNMD33A1 Spule einlegen 1

Beim Einsetzen und Herausnehmen der Spule (g) muss die Nadel immer in höchster Position sein.

1. Klappdeckel öffnen.

2. Ziehen Sie am Spulenkapselriegel (A) und entnehmen Sie die Spulenkapsel.


SNMD33A1 Spule einlegen 2

3. Spulenkapsel mit einer Hand halten.

4. Spule so einlegen (3), dass der Faden im Uhrzeigersinn aufgespult ist (Pfeil). (4)


SNMD33A1 Spule einlegen 3

5. Faden in den Schlitz und unter die Feder ziehen.

6. Spulenkapsel mit Zeigefinger und Daumen am Spulenkapselriegel (A) halten.

7. Spulenkapsel in die Greiferbahn einsetzen.

War diese Antwort Hilfreich?

Einfädelweg überprüfen

Oberfaden einfädeln

Achtung: Hauptschalter auf ("O") stellen! Nähfuß-Stange hochstellen, Fadenhebel in höchste Position bringen.

SNMD33A1 Oberfaden einfaedeln 1



1. Filzkissen (h) auf den linken Garnrollenstift (15) setzen. Garnrolle (m) auf denselben Garnrollenstift (15) setzen.


SNMD33A1 Oberfaden einfaedeln 2 3

2. Oberfaden durch die Oberfadenführung (16) von rechts nach links, dann nach vorne in den rechten Schlitz legen und nach unten führen.

3. Nach links unter der Führungsnase (A) durch und dann wieder nach oben führen.


SNMD33A1 Oberfaden einfaedeln 4 5

4. Faden von rechts nach links durch den Fadenhebel (1) und nach unten führen.

5. Faden zuerst hinter die grosse, metallene Fadenführung (B) und nachher durch die Nadelöse führen. Nadel stets von vorne einfädeln.


SNMD33A1 Oberfaden einfaedeln 6

Fadeneinfädler

Als Einfädelhilfe können Sie den Fadeneinfädler (f) verwenden.
1. Fadeneinfädler von hinten nach vorne durch die Nadelöse stecken.
2. Den Oberfaden durch die Drahtschlaufe des Fadeneinfädlers führen.
3. Den Fadeneinfädler mit dem Faden durch die Nadelöse zurückziehen.

War diese Antwort Hilfreich?

Beim Nähen entstehen Schlingen

Maschine korrekt einfädeln

Oberfaden einfädeln

Achtung: Hauptschalter auf ("O") stellen! Nähfuß-Stange hochstellen, Fadenhebel in höchste Position bringen.

SNMD33A1 Oberfaden einfaedeln 1



1. Filzkissen (h) auf den linken Garnrollenstift (15) setzen. Garnrolle (m) auf denselben Garnrollenstift (15) setzen.


SNMD33A1 Oberfaden einfaedeln 2 3

2. Oberfaden durch die Oberfadenführung (16) von rechts nach links, dann nach vorne in den rechten Schlitz legen und nach unten führen.

3. Nach links unter der Führungsnase (A) durch und dann wieder nach oben führen.


SNMD33A1 Oberfaden einfaedeln 4 5

4. Faden von rechts nach links durch den Fadenhebel (1) und nach unten führen.

5. Faden zuerst hinter die grosse, metallene Fadenführung (B) und nachher durch die Nadelöse führen. Nadel stets von vorne einfädeln.


SNMD33A1 Oberfaden einfaedeln 6

Fadeneinfädler

Als Einfädelhilfe können Sie den Fadeneinfädler (f) verwenden.
1. Fadeneinfädler von hinten nach vorne durch die Nadelöse stecken.
2. Den Oberfaden durch die Drahtschlaufe des Fadeneinfädlers führen.
3. Den Fadeneinfädler mit dem Faden durch die Nadelöse zurückziehen.

Spule einlegen

Achtung: Hauptschalter auf ("O") stellen! Nähfuß-Stange hochstellen, Fadenhebel in höchste Position bringen.

SNMD33A1 Spule einlegen 1

Beim Einsetzen und Herausnehmen der Spule (g) muss die Nadel immer in höchster Position sein.

1. Klappdeckel öffnen.

2. Ziehen Sie am Spulenkapselriegel (A) und entnehmen Sie die Spulenkapsel.


SNMD33A1 Spule einlegen 2

3. Spulenkapsel mit einer Hand halten.

4. Spule so einlegen (3), dass der Faden im Uhrzeigersinn aufgespult ist (Pfeil). (4)


SNMD33A1 Spule einlegen 3

5. Faden in den Schlitz und unter die Feder ziehen.

6. Spulenkapsel mit Zeigefinger und Daumen am Spulenkapselriegel (A) halten.

7. Spulenkapsel in die Greiferbahn einsetzen.



Unterfaden herausholen
SNMD33A1 Unterfaden heraufholen 1 Ende des Oberfadens mit der Hand halten. Das Handrad (21) gegen den Uhrzeigersinn drehen, bis die Nadel wieder oben steht (eine volle Umdrehung).

SNMD33A1 Unterfaden heraufholen 2 Am Oberfaden ziehen, damit der Unterfaden aus dem Stichloch gezogen wird. Beide Fäden unter dem Nähfuß nach hinten legen.
War diese Antwort Hilfreich?

Kapsel wie aufgezeigt einfädeln

Spule einlegen

Achtung: Hauptschalter auf ("O") stellen! Nähfuß-Stange hochstellen, Fadenhebel in höchste Position bringen.

SNMD33A1 Spule einlegen 1

Beim Einsetzen und Herausnehmen der Spule (g) muss die Nadel immer in höchster Position sein.

1. Klappdeckel öffnen.

2. Ziehen Sie am Spulenkapselriegel (A) und entnehmen Sie die Spulenkapsel.


SNMD33A1 Spule einlegen 2

3. Spulenkapsel mit einer Hand halten.

4. Spule so einlegen (3), dass der Faden im Uhrzeigersinn aufgespult ist (Pfeil). (4)


SNMD33A1 Spule einlegen 3

5. Faden in den Schlitz und unter die Feder ziehen.

6. Spulenkapsel mit Zeigefinger und Daumen am Spulenkapselriegel (A) halten.

7. Spulenkapsel in die Greiferbahn einsetzen.

War diese Antwort Hilfreich?

Nadelgröße muss mit Faden und Stoff übereinstimmen.

Gegenseitige Abstimmung von Nadel, Stoff und Faden
TABELLE ZUR WAHL VON NADEL, STOFF und FADEN
tabelle

Wichtig: Nadelgröße, Schwere des Stoffs und Dicke des Fadens müssen aufeinander abgestimmt werden.

Bitte beachten:

  • Im Allgemeinen werden zum Nähen leichter Stoffe dünnes Garn und dünne Nadeln genutzt, dickeres Garn zum Nähen schwerer Stoffe.
  • Prüfen Sie Garn- und Nadelgröße vor dem eigentlichen Nähen immer zuvor mit einem kleinen Stückchen Stoff.
  • Benutzen Sie dasselbe Garn für Nadel und Spule.
  • Nutzen Sie Trägermaterial für feine oder dehnbare Stoffe, wählen Sie den richtigen Nähfuß.
  • Die Oberfadenspannung muss beim Nähen mit feinen Stoffen wie Seide, Jersey u.s.w. auf 2-3 eingestellt werden.
War diese Antwort Hilfreich?

Fadenspannung korrigieren

Fadenspannung
SNMD33A1 Fadenspannung 1

Oberfadenspannung (A)

Grundeinstellung der Oberfadenspannung: "AUTO".
Für eine stärkere Oberfadenspannung Skala auf die nächstgrößere Zahl drehen. Für eine leichtere Fadenspannung muss die nächst kleinere Zahl eingestellt werden.
1. Oberfadenspannung normal
2. Oberfadenspannung zu schwach
3. Oberfadenspannung zu stark


SNMD33A1 Fadenspannung 2

Unterfadenspannung B
Hinweis:
Die Unterfadenspannung wurde während der Produktion korrekt eingestellt, sodass keine Veränderung notwendig ist.

Um die Unterfadenspannung zu kontrollieren, wird die volle Spule in die Spulenkapsel gesteckt. Dann lässt man die Spulenkapsel samt Greifer am Fadenende hängen. Die Unterfadenspannung ist dann richtig, wenn sich die volle Spulenkapsel bei leichtem Schwingen ca. 5 bis 10cm nach unten abrollt, und dann ruhig hängen bleibt. Wenn sich die volle Spulenkapsel zu leicht abrollt, ist die Unterfadenspannung zu leicht; rollt sie sich nur schwer oder gar nicht ab, ist die Unterfadenspannung zu stark. Sie kann mit dem kleinen Schraubenzieher (l) entsprechend angepasst werden.

War diese Antwort Hilfreich?

Die Nähte ziehen sich zusammen oder kräuseln sich

Feinere Nadel verwenden.

Gegenseitige Abstimmung von Nadel, Stoff und Faden
TABELLE ZUR WAHL VON NADEL, STOFF und FADEN
tabelle

Wichtig: Nadelgröße, Schwere des Stoffs und Dicke des Fadens müssen aufeinander abgestimmt werden.

Bitte beachten:

  • Im Allgemeinen werden zum Nähen leichter Stoffe dünnes Garn und dünne Nadeln genutzt, dickeres Garn zum Nähen schwerer Stoffe.
  • Prüfen Sie Garn- und Nadelgröße vor dem eigentlichen Nähen immer zuvor mit einem kleinen Stückchen Stoff.
  • Benutzen Sie dasselbe Garn für Nadel und Spule.
  • Nutzen Sie Trägermaterial für feine oder dehnbare Stoffe, wählen Sie den richtigen Nähfuß.
  • Die Oberfadenspannung muss beim Nähen mit feinen Stoffen wie Seide, Jersey u.s.w. auf 2-3 eingestellt werden.
War diese Antwort Hilfreich?

Die obere Fadenspannung reduzieren (kleinere Zahl)

Fadenspannung
SNMD33A1 Fadenspannung 1

Oberfadenspannung (A)

Grundeinstellung der Oberfadenspannung: "AUTO".
Für eine stärkere Oberfadenspannung Skala auf die nächstgrößere Zahl drehen. Für eine leichtere Fadenspannung muss die nächst kleinere Zahl eingestellt werden.
1. Oberfadenspannung normal
2. Oberfadenspannung zu schwach
3. Oberfadenspannung zu stark


SNMD33A1 Fadenspannung 2

Unterfadenspannung B
Hinweis:
Die Unterfadenspannung wurde während der Produktion korrekt eingestellt, sodass keine Veränderung notwendig ist.

Um die Unterfadenspannung zu kontrollieren, wird die volle Spule in die Spulenkapsel gesteckt. Dann lässt man die Spulenkapsel samt Greifer am Fadenende hängen. Die Unterfadenspannung ist dann richtig, wenn sich die volle Spulenkapsel bei leichtem Schwingen ca. 5 bis 10cm nach unten abrollt, und dann ruhig hängen bleibt. Wenn sich die volle Spulenkapsel zu leicht abrollt, ist die Unterfadenspannung zu leicht; rollt sie sich nur schwer oder gar nicht ab, ist die Unterfadenspannung zu stark. Sie kann mit dem kleinen Schraubenzieher (l) entsprechend angepasst werden.

War diese Antwort Hilfreich?

Unregelmässige Stiche unregelmässiger Transport

Bessere Fadenqualität verwenden.

Gegenseitige Abstimmung von Nadel, Stoff und Faden
TABELLE ZUR WAHL VON NADEL, STOFF und FADEN
tabelle

Wichtig: Nadelgröße, Schwere des Stoffs und Dicke des Fadens müssen aufeinander abgestimmt werden.

Bitte beachten:

  • Im Allgemeinen werden zum Nähen leichter Stoffe dünnes Garn und dünne Nadeln genutzt, dickeres Garn zum Nähen schwerer Stoffe.
  • Prüfen Sie Garn- und Nadelgröße vor dem eigentlichen Nähen immer zuvor mit einem kleinen Stückchen Stoff.
  • Benutzen Sie dasselbe Garn für Nadel und Spule.
  • Nutzen Sie Trägermaterial für feine oder dehnbare Stoffe, wählen Sie den richtigen Nähfuß.
  • Die Oberfadenspannung muss beim Nähen mit feinen Stoffen wie Seide, Jersey u.s.w. auf 2-3 eingestellt werden.
War diese Antwort Hilfreich?

Spule und Kapsel überprüfen

Spule einlegen

Achtung: Hauptschalter auf ("O") stellen! Nähfuß-Stange hochstellen, Fadenhebel in höchste Position bringen.

SNMD33A1 Spule einlegen 1

Beim Einsetzen und Herausnehmen der Spule (g) muss die Nadel immer in höchster Position sein.

1. Klappdeckel öffnen.

2. Ziehen Sie am Spulenkapselriegel (A) und entnehmen Sie die Spulenkapsel.


SNMD33A1 Spule einlegen 2

3. Spulenkapsel mit einer Hand halten.

4. Spule so einlegen (3), dass der Faden im Uhrzeigersinn aufgespult ist (Pfeil). (4)


SNMD33A1 Spule einlegen 3

5. Faden in den Schlitz und unter die Feder ziehen.

6. Spulenkapsel mit Zeigefinger und Daumen am Spulenkapselriegel (A) halten.

7. Spulenkapsel in die Greiferbahn einsetzen.

War diese Antwort Hilfreich?

Stoff nicht ziehen. Er muss automatisch transportiert werden.

War diese Antwort Hilfreich?

Die Nähmaschine ist laut und ruppig

Maschine nach Anweisung ölen

Wartung der Nähmaschine

Achtung: Trennen Sie die Nähmaschine von der Stromversorgung, wozu Sie den Netzstecker aus der Steckdose ziehen müssen. Bei allen Reinigungsarbeiten muss die Nähmaschine von der Stromversorgung getrennt sein.

SNMD33A1 Wartung der Naehmaschine 1 Ausbau der Stichplatte (A) :
Durch Drehen des Handrads (21) die Nadel vollständig anheben. Die Frontklappe öffnen und die Schrauben der Stichplatte (10) mit dem L-Schraubendreher (k) entfernen.

SNMD33A1 Wartung der Naehmaschine 2 Reinigung der Greifer (B) :
Die Spulenkapsel herausnehmen und den gesamten Bereich mit dem gelieferten Pinsel (n) reinigen.

SNMD33A1 Wartung der Naehmaschine 3 Reinigung und Schmierung des Hakens (C-G) :
Die Spulenkapsel herausnehmen. Die beiden Hakenhalter (C) nach außen drehen. Den Bügel der Schiffchenbahn (D) und den Haken (E) entfernen und mit einem handelsüblichen weichen Lappen reinigen. Zum Schmieren ein oder zwei Tropfen Nähmaschinenöl (i) an der gezeigten Stelle (F) auftragen. Das Handrad soweit drehen bis sich die Schiffchenbahn (G) links befindet. Den Haken (E) wieder einsetzen und die beiden Halter wieder nach innen drehen. Die Spulenkapsel und die Unterfadenspule montieren und die Stichplatte wieder einsetzen.

Wichtig: Entfernen Sie Flusen und Fadenreste regelmässig!

War diese Antwort Hilfreich?

Greifer und Transporteur gemäß Anweisung reinigen

Wartung der Nähmaschine

Achtung: Trennen Sie die Nähmaschine von der Stromversorgung, wozu Sie den Netzstecker aus der Steckdose ziehen müssen. Bei allen Reinigungsarbeiten muss die Nähmaschine von der Stromversorgung getrennt sein.

SNMD33A1 Wartung der Naehmaschine 1 Ausbau der Stichplatte (A) :
Durch Drehen des Handrads (21) die Nadel vollständig anheben. Die Frontklappe öffnen und die Schrauben der Stichplatte (10) mit dem L-Schraubendreher (k) entfernen.

SNMD33A1 Wartung der Naehmaschine 2 Reinigung der Greifer (B) :
Die Spulenkapsel herausnehmen und den gesamten Bereich mit dem gelieferten Pinsel (n) reinigen.

SNMD33A1 Wartung der Naehmaschine 3 Reinigung und Schmierung des Hakens (C-G) :
Die Spulenkapsel herausnehmen. Die beiden Hakenhalter (C) nach außen drehen. Den Bügel der Schiffchenbahn (D) und den Haken (E) entfernen und mit einem handelsüblichen weichen Lappen reinigen. Zum Schmieren ein oder zwei Tropfen Nähmaschinenöl (i) an der gezeigten Stelle (F) auftragen. Das Handrad soweit drehen bis sich die Schiffchenbahn (G) links befindet. Den Haken (E) wieder einsetzen und die beiden Halter wieder nach innen drehen. Die Spulenkapsel und die Unterfadenspule montieren und die Stichplatte wieder einsetzen.

Wichtig: Entfernen Sie Flusen und Fadenreste regelmässig!

War diese Antwort Hilfreich?

Maschine nur mit Nähmaschinenöl ölen

Wartung der Nähmaschine

Achtung: Trennen Sie die Nähmaschine von der Stromversorgung, wozu Sie den Netzstecker aus der Steckdose ziehen müssen. Bei allen Reinigungsarbeiten muss die Nähmaschine von der Stromversorgung getrennt sein.

SNMD33A1 Wartung der Naehmaschine 1 Ausbau der Stichplatte (A) :
Durch Drehen des Handrads (21) die Nadel vollständig anheben. Die Frontklappe öffnen und die Schrauben der Stichplatte (10) mit dem L-Schraubendreher (k) entfernen.

SNMD33A1 Wartung der Naehmaschine 2 Reinigung der Greifer (B) :
Die Spulenkapsel herausnehmen und den gesamten Bereich mit dem gelieferten Pinsel (n) reinigen.

SNMD33A1 Wartung der Naehmaschine 3 Reinigung und Schmierung des Hakens (C-G) :
Die Spulenkapsel herausnehmen. Die beiden Hakenhalter (C) nach außen drehen. Den Bügel der Schiffchenbahn (D) und den Haken (E) entfernen und mit einem handelsüblichen weichen Lappen reinigen. Zum Schmieren ein oder zwei Tropfen Nähmaschinenöl (i) an der gezeigten Stelle (F) auftragen. Das Handrad soweit drehen bis sich die Schiffchenbahn (G) links befindet. Den Haken (E) wieder einsetzen und die beiden Halter wieder nach innen drehen. Die Spulenkapsel und die Unterfadenspule montieren und die Stichplatte wieder einsetzen.

Wichtig: Entfernen Sie Flusen und Fadenreste regelmässig!

War diese Antwort Hilfreich?

Nadel ersetzen

Einsetzen der Nadel

Achtung: Hauptschalter (20) auf "O" stellen!

SNMD33A1 Einsetzen der Nadel

Ersetzen Sie die Nadel regelmäßig, vor allem bei ersten Anzeichen von Nähschwierigkeiten.

Setzen Sie die Nadel wie abgebildet ein.
A. Nadelbefestigungsschraube lösen und nach dem Einsetzen der Nadel wieder festschrauben.
B. Flache Kolbenseite muss hinten sein. Einsetzen der Nadel bis zum Anschlag am Ende des Schaftes.
C/D. Nadel so tief wie möglich einsetzen.

Nur einwandfreie Nadeln benutzen.
Probleme können auftreten bei der Verwendung von:
- Krummen Nadeln
- Stumpfen Nadeln
- Beschädigten Spitzen

War diese Antwort Hilfreich?

Garn wickelt sich um Garnrollenstift

Gemäss Anweisung "Einrichten der Garnrollenstifte" vorgehen.

Einrichten der Garnrollenstifte
SNMD33A1 Einrichten der Garnrollenstifte

Die Garnrollenstifte (C, D) dienen zum Festhalten der Garnrollen während der Garnzufuhr zur Nähmaschine. Zur Verwendung ziehen Sie die Garnrollenstifte nach oben. Zum Aufbewahren nach unten drücken.



Hinweis:
Wenn Sie Garn verwenden, das dazu neigt, sich rund um den Garnrollenstift zu wickeln, setzen Sie das Garn auf den Garnrollenstift (C) und führen Sie den Oberfaden (A) durch die Öse (B) des Garnrollenstifts (D), siehe Abb. Die Öse (B) sollte in Richtung Garnrolle zeigen.

War diese Antwort Hilfreich?

Die Nähmaschine ist blockiert

Oberfaden und Spulenkapsel entfernen, von Hand das Handrad ruckartig vor-und rückwärts drehen, Fadenreste entfernen.

Nach Anweisung ölen.

War diese Antwort Hilfreich?
Zum Seitenanfang
JSN Boot template designed by JoomlaShine.com
